工具：
Sybase PowerDesigner 12.5
Microsoft SQL Server 2005
第一步：概念數據模型
打開PowerDesigner 軟件，設計“概念數據模型”(Conceptual Data Model)，它通常用在概要設計階段。
設計表結構
注意：如果Palette（工具面板）沒有顯示，可以在工具欄 --> 右鍵 --> 選擇“Palette”（打勾選中）

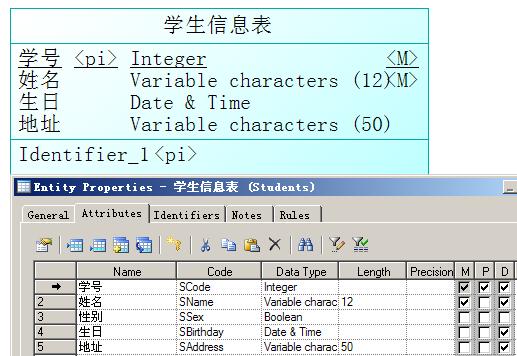

設計結果如下：
在設計屬性(字段)的時候，三個字母(M、P、D)分別表示：
M：是否為空；(√表示不允許為空)
P：是否為主鍵；
D：是否在該軟件的視圖中顯示；
添加 “Relationship” 關系時，請注意：
1、在所有實體對象中，屬性的取名不能重復。
2、當添加引用完整性時，外鍵表不必添加主鍵表的主鍵字段作為外鍵。因為，在添加“Relationship”關系之后，再轉換為物理模型以后，外鍵表將自動添加外鍵字段列。
3、在添加 “Relationship” 關系時，起始點實體默認為主鍵表，結束點實體默認為外鍵表。當然，可以在 “Relationship” 中改變。
第二步：物理數據模型
將“概念數據模型”的相關設計轉換為“物理數據模型”(Physical Data Model)，相當于從“概要設計”轉換為“詳細設計”，即對表和關系的具體實現。

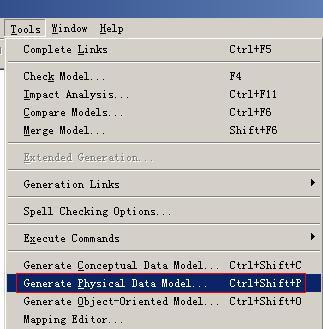

選擇“Tools”-->“Generate Physical Data Model . . .”即可。

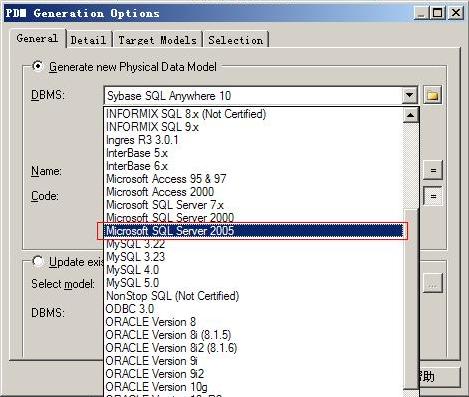

然后選擇 SQL Server 2005 數據庫管理軟件：
點擊“確定”按鈕以后，就產生了對應“SQL Server 2005”數據庫的表、屬性、關系的具體實現。
